जस्ती पैनल वेल्डेड वायर मेष मशीन इलेक्ट्रिक शॉकप्रूफ हॉट रोल्ड

         जस्ती इलेक्ट्रिक वेल्डेड आयरन वायर मेष बाड़ पैनल वेल्डिंग पीएलसी नियंत्रण वेल्डेड वायर मेष बनाने की मशीन

उपयोग:

वेल्डिंग, सभी प्रकार की हाई-स्पीड रेल, टनल सपोर्ट मेश, आयरन माइन अंडरग्राउंड सेफ्टी मेश, कोल माइन, अंडरग्राउंड सपोर्ट मेश।

क्रॉस वायर फीडिंग यूनिट (प्री-कट)

यह मेश ग्रिड सेट डिवाइस के ऊपरी भाग पर स्थापित है।इसमें वॉकिंग प्लेटफॉर्म, क्रॉस वायर स्टैकिंग यूनिट, वायर डिस्ट्रीब्यूशन डिवाइस और वायर फीडिंग डिवाइस शामिल हैं।

वितरण उपकरण और वायर फीडिंग विद्युत नियंत्रण प्रणाली द्वारा संचालन के तहत वायवीय प्रणाली द्वारा संचालित होते हैं।

मैनुअल श्रम की आवश्यकता के बिना स्वचालित क्रॉस वायर फीडिंग।यह क्रॉस वायर के लिए डिज़ाइन किया गया है जिसे प्री-कट वायर से खिलाया जाता है।

वेल्डिंग सिस्टम

वेल्डेड सिस्टम रैक, वेल्डिंग ट्रांसफॉर्मर, प्रेशराइज्ड सिलेंडर, अपर इलेक्ट्रोड कॉम्बिनेशन, लोअर इलेक्ट्रोड कॉम्बिनेशन, क्रॉस वायर मैग्नेटिक लोकेटर, लिफ्ट मेश यूनिट, लाइन वायर ब्रैकेट कॉम्बिनेशन, न्यूमेटिक सिस्टम, वाटर कूलिंग सिस्टम और अन्य स्पेयर पार्ट्स से बना होता है।

वेल्डिंग सामग्री: कोल्ड रोल्ड वायर, कोल्ड रोल्ड राउंड वायर, हॉट रोल्ड वायर।

मेश पुल आउट सिस्टम

इसमें ब्लैंकिंग प्लेट, गैन्ट्री, चेन लिंक मेश नेटिंग मशीन और कन्वे कार (या रोलर गाइड) शामिल हैं, फ्लिपर (स्टेकर-टर्नर) वैकल्पिक हिस्सा है।

तार जाल की अधिकतम लंबाई: 6000 मिमी।यदि प्रबलित स्टील जाल की लंबाई 12 मीटर या उससे अधिक है, तो इसे अनुकूलित करने की आवश्यकता है।

सीएनसी मेष स्थिति इकाई

मेष स्थिति इकाई का उपयोग वेल्डिंग जाल को आगे बढ़ाता है, साथ ही साथ लाइन वायर स्पेसिंग की आवश्यकता सुनिश्चित करता है, जो स्वचालित सेटिंग के अनुसार क्रॉस लाइन रिक्ति को समायोजित करता है।

सीएनसी जाल स्थिति प्रणाली स्वचालित रूप से क्रॉस वायर रिक्ति को समायोजित कर सकती है, और सिस्टम में डेटा को बचा सकती है, क्रॉस वायर रिक्ति को समायोजित करने के लिए यह आसान, सुविधाजनक और सटीकता है।

स्वचालित पंक्ति वेल्डिंग मशीन (मेष वेल्डिंग मशीन) के लाभ:

1. रो वेल्डिंग मशीन स्ट्रेटनिंग सिलेंडर, स्ट्रेटनिंग रो, और सीधे कॉइल वायर फीडिंग, ऑटोमेशन को साकार करने, प्री-स्ट्रेटनिंग कटिंग और मैनुअल प्लेसमेंट को खत्म करने, समय, उपकरण और श्रम की बचत से लैस है।

2. पंक्ति वेल्डिंग मशीन की अपनी नेट काटने की मशीन होती है, जो सेट की लंबाई तक पहुंचने पर स्वचालित रूप से नेट काट देती है, और दक्षता में सुधार के लिए मशीन को रोकने के बिना स्वचालित रूप से नेट गिर जाती है।

3. पंक्ति वेल्डिंग मशीन स्वचालित रूप से डिबग होने के बाद उत्पादन कर सकती है, बिना समय को रोके, एक कार्यकर्ता इसे संचालित कर सकता है।

स्वचालित पंक्ति वेल्डिंग मशीन / जाल वेल्डिंग मशीन बुनियादी पैरामीटर:

मेष चौड़ाई: 1 मीटर, 1.2 मीटर, 1.5 मीटर, 2 मीटर, 2.5 मीटर, 3 मीटर;

मेष लंबाई: 2 मीटर, 3 मीटर, 4 मीटर, 5 मीटर, 6 मीटर, 7 मीटर, 8 मीटर (ग्राहकों की जरूरतों के अनुसार अनुकूलित)

वेल्डिंग तार व्यास: 2.2-4 मिमी, 4-6.5 मिमी, 6-8 मिमी;

वेल्डिंग एपर्चर: 50x50 मिमी, 100x100 मिमी, 200x200 मिमी या 250x250 मिमी (समायोज्य);

ताना लाइनों (मिलाप जोड़ों) की संख्या: 6, 8, 10, 12,14, 16, 18 (ग्राहकों की जरूरतों के अनुसार);

बिजली की आपूर्ति 380V 50HZ;

वेल्डिंग गति 40-55 (पंक्ति / मिनट);

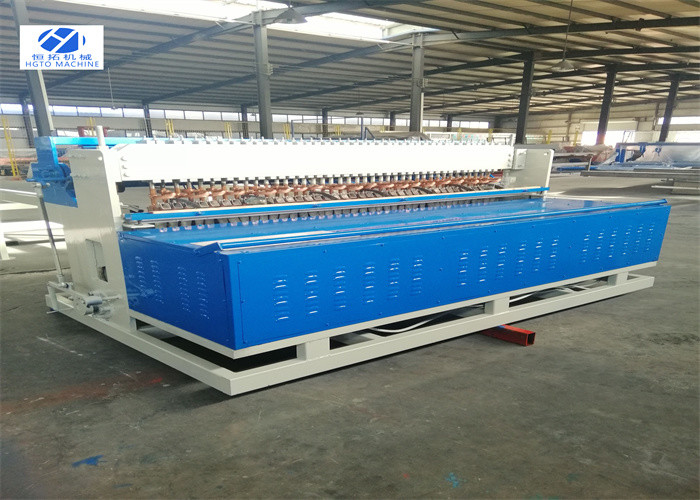

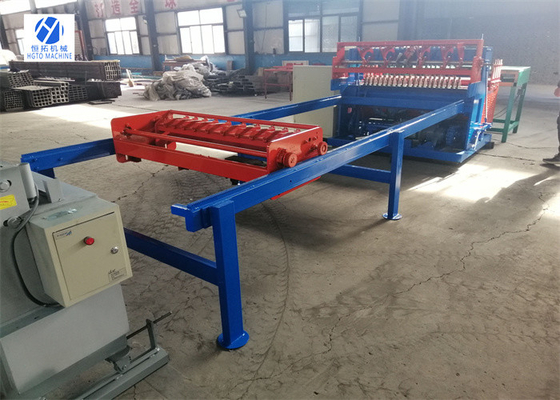

मशीन विवरण:

नियंत्रण कैबिनेट की तस्वीर:

पहुँचाने के लिए तैयार:
